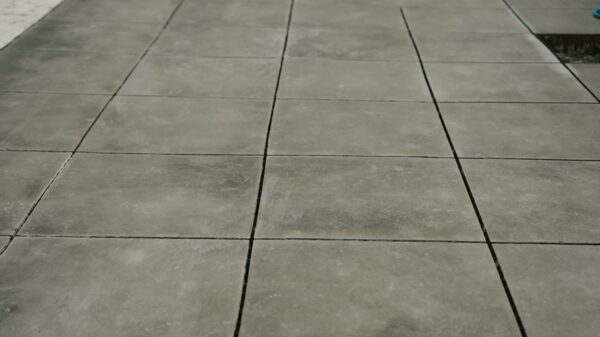

【初公開!!】話題の透水地面・Dotcon＋試験施工の様子をお見せします！
METHOD施工方法
【《完全版》Dotcon完全施工ガイド①】
【《完全版》Dotcon完全施工ガイド②】
【New type Dotcon 仕上げ方法！！】
アタッチメントを使用して綺麗に仕上げることができます！
【Dotcon端部処理編】
【Dotconシートの並べ方編】
【Dotconシートの持ち方編】
Dotconの施工の流れ

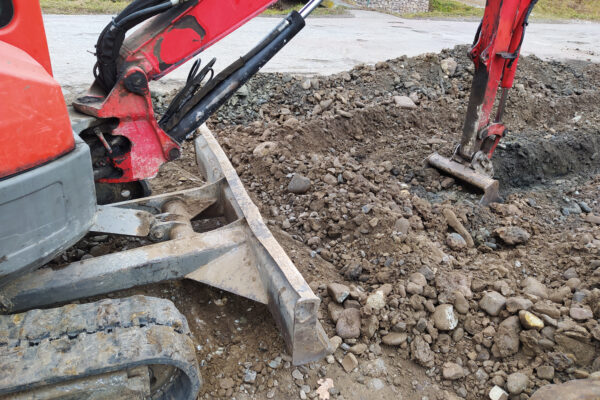

掘削
路床の天端まで掘削し、すきとる
FLOW
路床天端の目荒らし
浸透機能を確保するために、路床天端をブラシや熊手等で軽くひっかく
FLOW

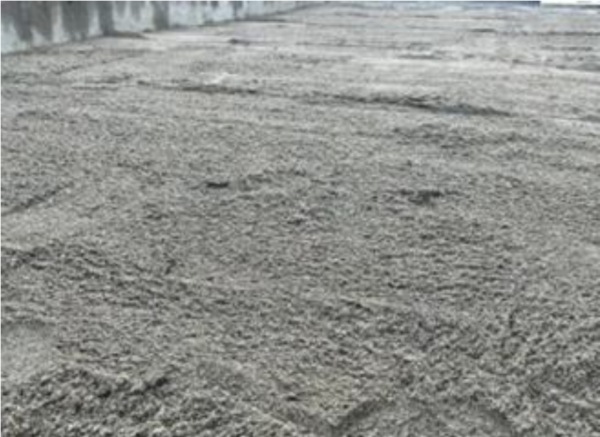

フィルター層敷設
路床天端を荒らさないように砂を50mm敷き均す
FLOW
路床構築
砕石を敷き均し、転圧する
FLOW
路床天端のレベル出し
不陸がみられるところは砂などを敷設し、整正する
FLOW

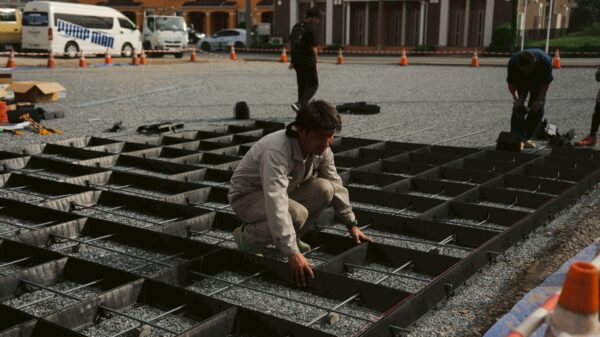

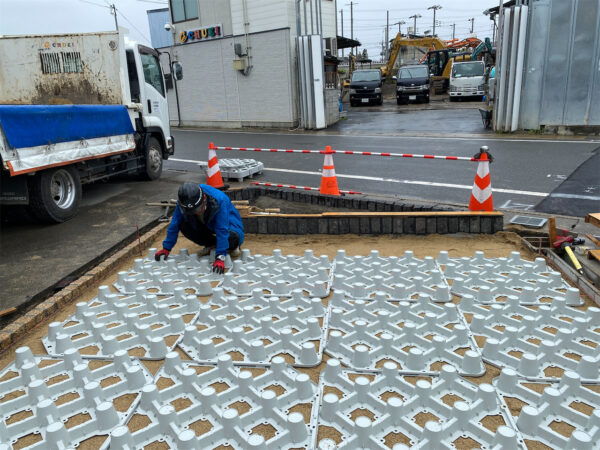

Dotconパネル敷設
パネルの接続方向を確認しながら連結・敷設する
FLOW

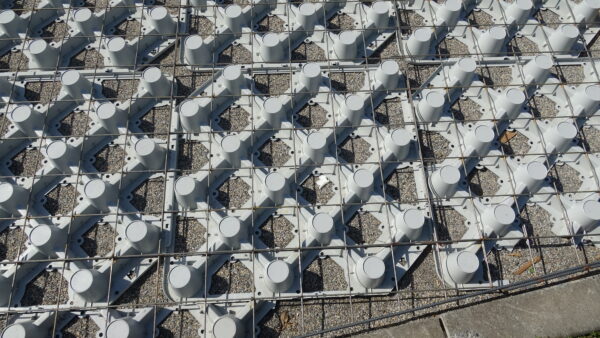

溶接金網敷設
パネルのガイドに合わせて溶接金網を配置する
FLOW

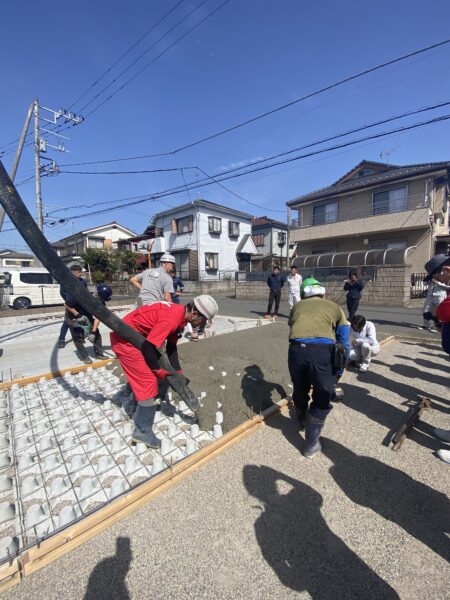

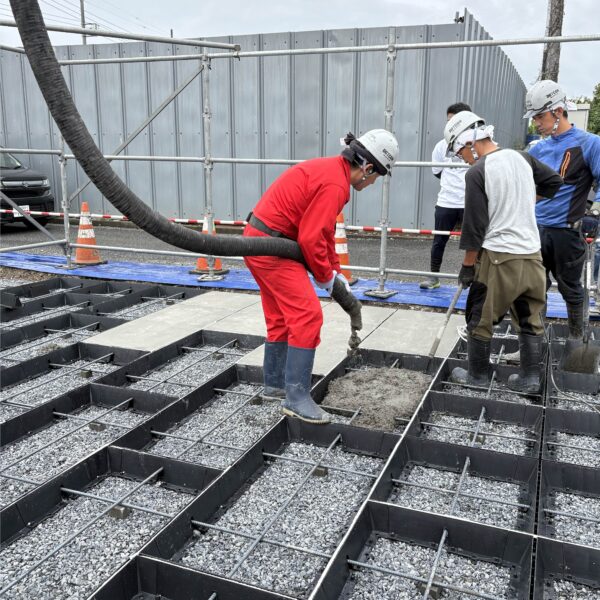

コンクリート打設
生コンを投入し、Dotconコンクリート版の厚みが107mmとなるよう打設する。

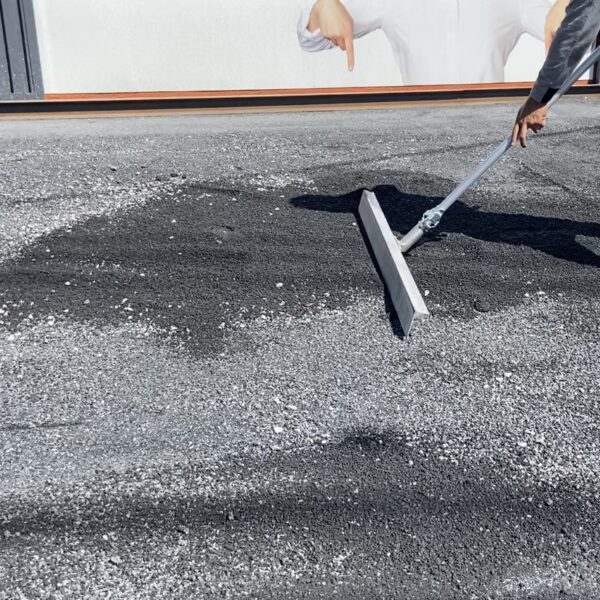

舗装天端は、トロウェルやサーファー等で仕上げる。
FLOW
ドット部の孔開け

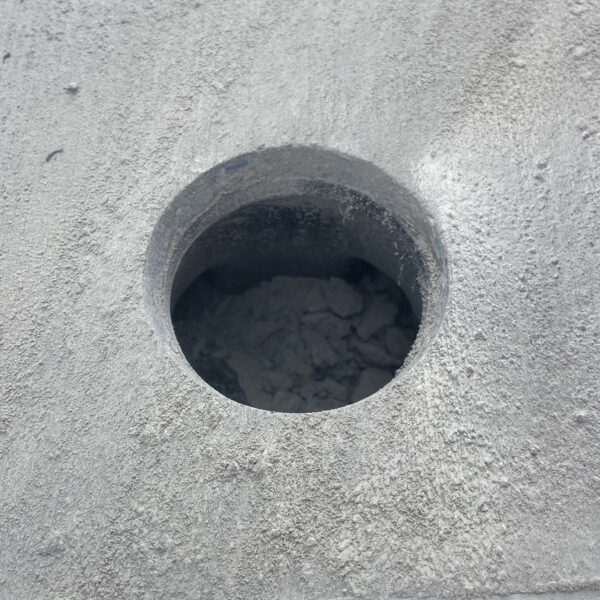

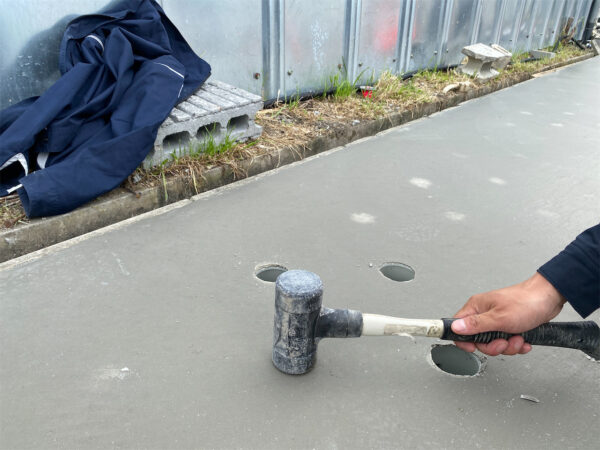

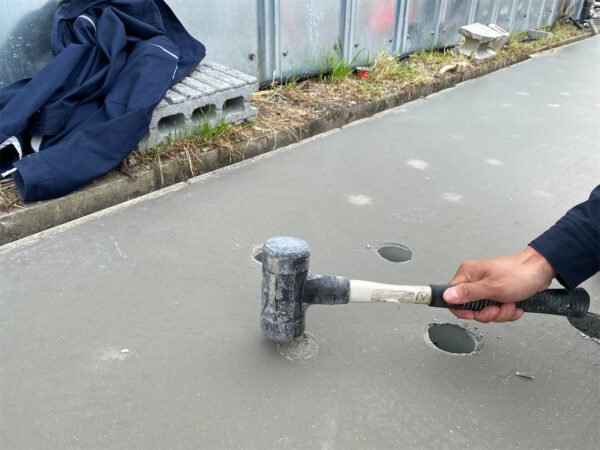

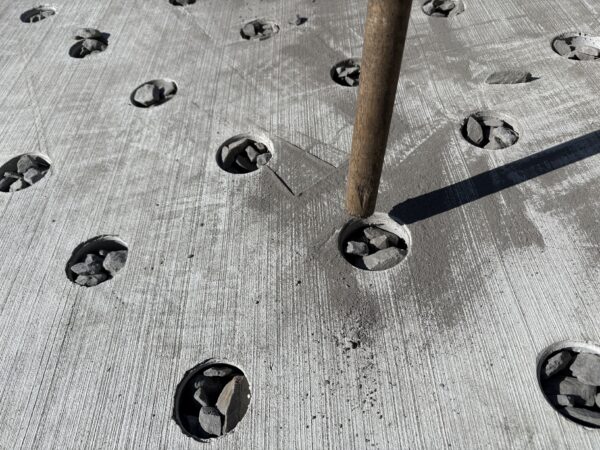

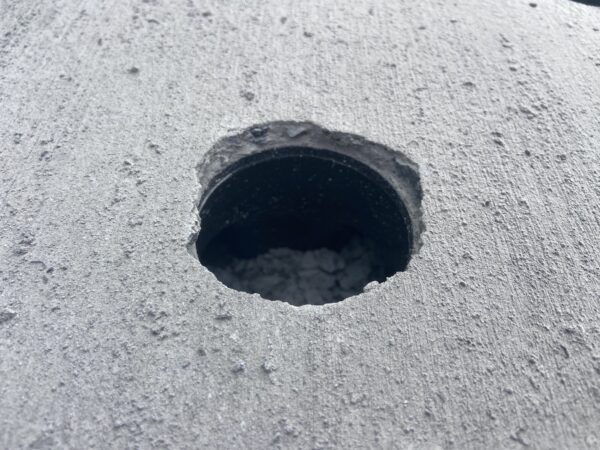

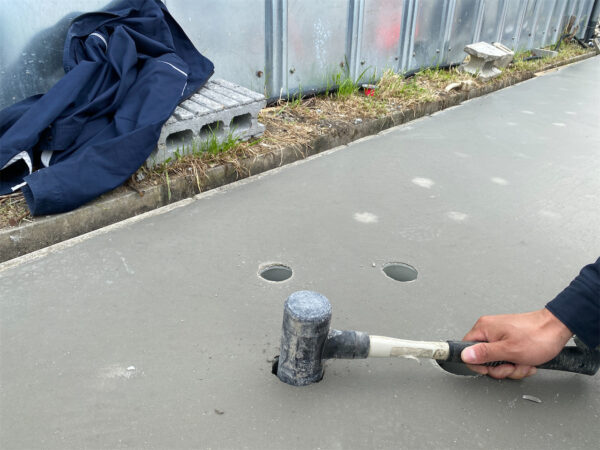

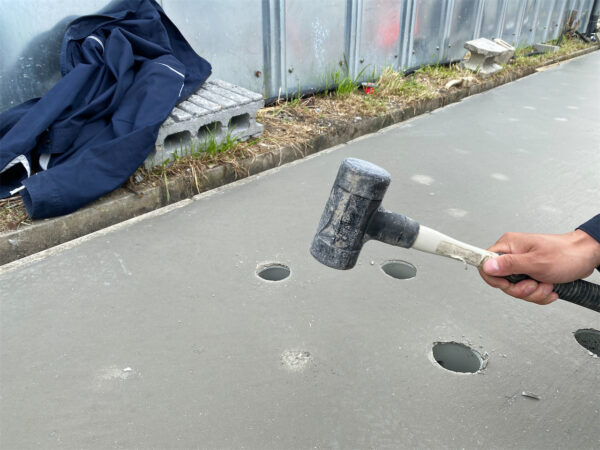

コンクリートが硬化したら、ドット部をハンマーで叩き落とす。
孔内に落ちたプラスチック蓋やコンクリート破片等は取り除く
FLOW
ドット部外周のバリ取り

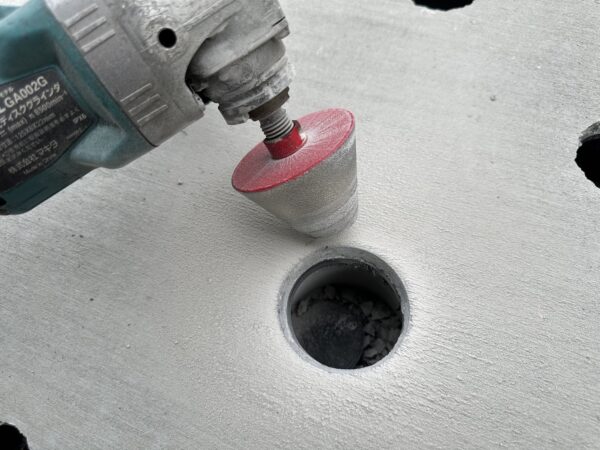

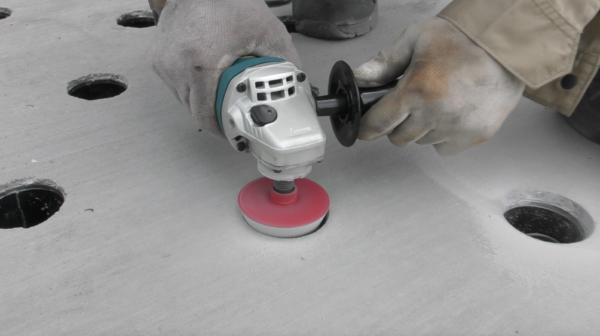

専用アタッチメントを使用し、ドット部外周のコンクリートバリ等を取り除く
《Before》
《After》
FLOW
ドット孔への砕石充填

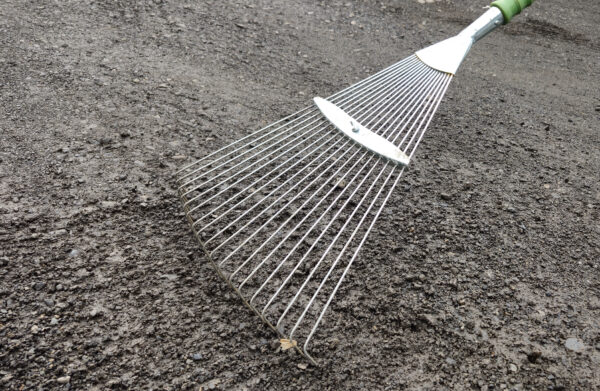

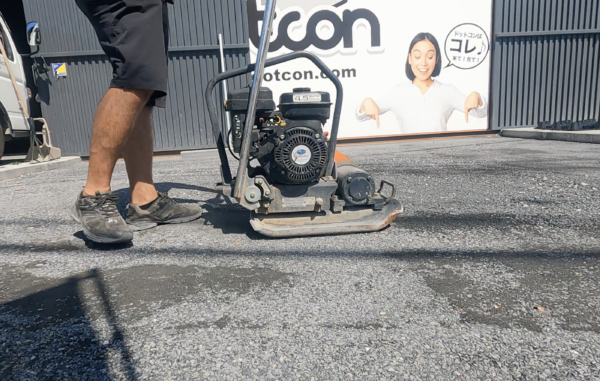

レーキや荒熊手等を使用してドット孔へ単粒度砕石3号程度を充填し、木槌もしくはゴムハンマーで舗装天端レベルまで転圧する。
FLOW

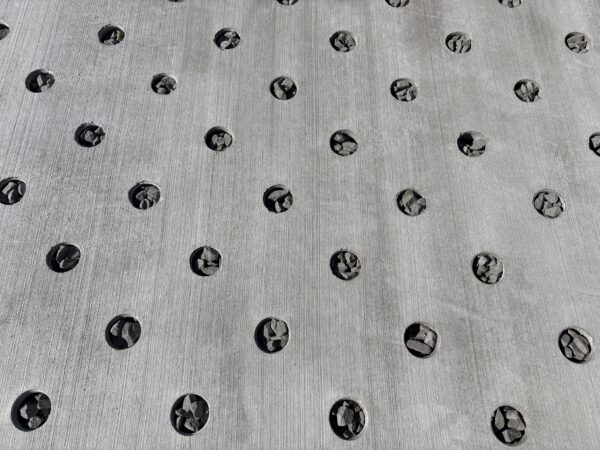

完成
Dotcon工法の完成
FLOW
Dotcon+の施工の流れ
掘削
路床の天端まで掘削し、すきとる
FLOW
路床天端の目荒らし
浸透機能を確保するために、路床天端をブラシや熊手等で軽くひっかく
FLOW
砂敷設
路床天端を荒らさないように砂を50mm敷き均す
FLOW
路盤構築
砕石を敷き均し、転圧する
FLOW
路床天端のレベル出し
不陸がみられるところは砂などを敷設し、整正する
FLOW
スペーサー配置
FLOW
Dotconパネル敷設
パネルを連結しながら敷き並べていく
FLOW
鉄筋を敷き並べていく
FLOW
目地にチューブを差し込む
FLOW
コンクリート打設
FLOW
トロウェルなどで均す
FLOW
チューブを取り除く
FLOW
完成
FLOW
